Trockenmauer als Plan

Erstellen eines Planes einer Trockenmauer für Dokumentation,  Inventar, Projektplanung, Qualitätssicherung und Ausmass. Das gezeigte Beispiel wurde mit der CAD Software "Sketchup" erstellt.

Im nachstehenden Beispiel werden die Arbeitsschritte aufgezeigt, die für die Erstellung eines solchen Planes erforderlich sind. Im fertigen Plan ist die Mauerfläche mit den Steinen sichtbar. Dies ermöglicht einen Vergleich der Maueransichten vor und nach einer Sanierung, es lassen sich auch die eingebauten langen Bindersteine dokumentieren.

Download des Beispiel-Planes als PDF:


Erfassen der dreidimensionalen Struktur der Mauer mit Hilfe eines Tachymeters, Photogrammetrie oder GPS Daten. Mit Hilfe dieser Daten kann die Mauer räumlich und masstäblich korrekt dargestellt werden.

Diese Darstellung kann dazu verwendet werden, Flächen zu ermitteln, den Zustand und den Sanierungsbedarf festzuhalten.

plan_3danauf

Um eine Übersicht über die ganze Mauerfläche zu haben ist es von Vorteil, die Mauerfläche als Abwicklung darzustellen. Hierzu werden die dreidimensionalen Daten als Fläche dargestellt. Die Masse (Flächen, Strecken) bleiben unverändert. Zur weiteren Bearbeitung wird die Abwicklung in Abschnitte von 2m Breite unterteilt.

plan_abwicklung

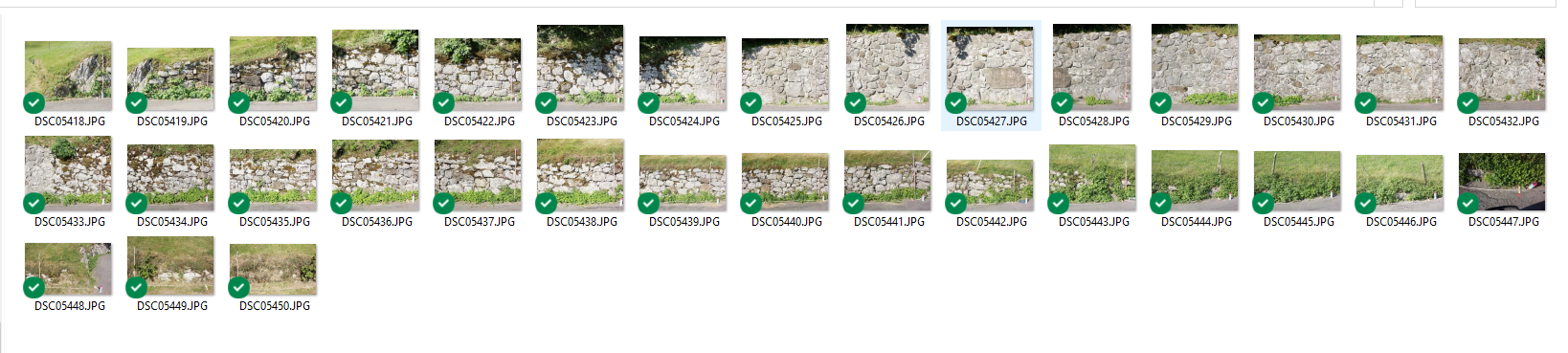

Im Feld wird vor der Mauer ein Massband ausgelegt. In Abschnitten von 2m wird jeweils ein Bild der Mauerfläche aufgenommen.

plan_2mbilder

Beispiel eines Einzelbildes. Die Lage des Anfangs- und Schlusspunktes der 2m wird für die Verdeutlichung markiert. Als Masstab kann auch ein vertikal aufgestellter Meter mitfotografiert werden.

plan_2mbild

Als Kontrolle und Ergänzung können die Höhen der Trockenmauer am Anfang und Ende der 2m Abschnitte notiert werden.

plan_ausmass

Das Einzelbild wird nun als Textur in den Plan eingesetzt und masstäblich korrekt platziert. Dabei helfen die Markierungen für Anfangs - und Endpunkt des 2m Abschnittes und der mitfotografierte vertikal aufgestellte Meter.

plan_didaktik

Mit der beschriebenen Vorgehensweise können Pläne vor und nach einer Sanierung erstellt werden. Es ist möglich die Lage der eingebauten langen Bidersteine zu dokumentieren und es ist möglich, die sanierte Fläche auf dem Plan auszuweisen.

plan_detailgesamt

Fertiger Plan

plan_2dganz
